Řídicí systém CRASSUS

01

Použití řídícího systému:

  • KOTELNY, PŘEDÁVACÍ STANICE
  • ENERGETICKÁ KONCEPCE MĚST A OBCÍ
  • VZDUCHOTECHNIKY, KLIMATIZACE
  • ENERGETICKÁ KONCEPCE HOTELŮ, PENZIONŮ A UBYTOVEN
  • IRC REGULACE (REGULACE JEDNOTLIVÝCH MÍSTNOSTÍ)
  • REGULACE SOLÁRNÍCH KOLEKTORŮ A TEPEL. ČERPADEL
  • REGULACE SPECIÁLNÍCH VÝROBEN, ZÁVODŮ A ZDROJŮ TEPLA
  • LIKVIDACE LEGIONELLY VE VODNÍCH SYSTÉMECH

Stručný popis:

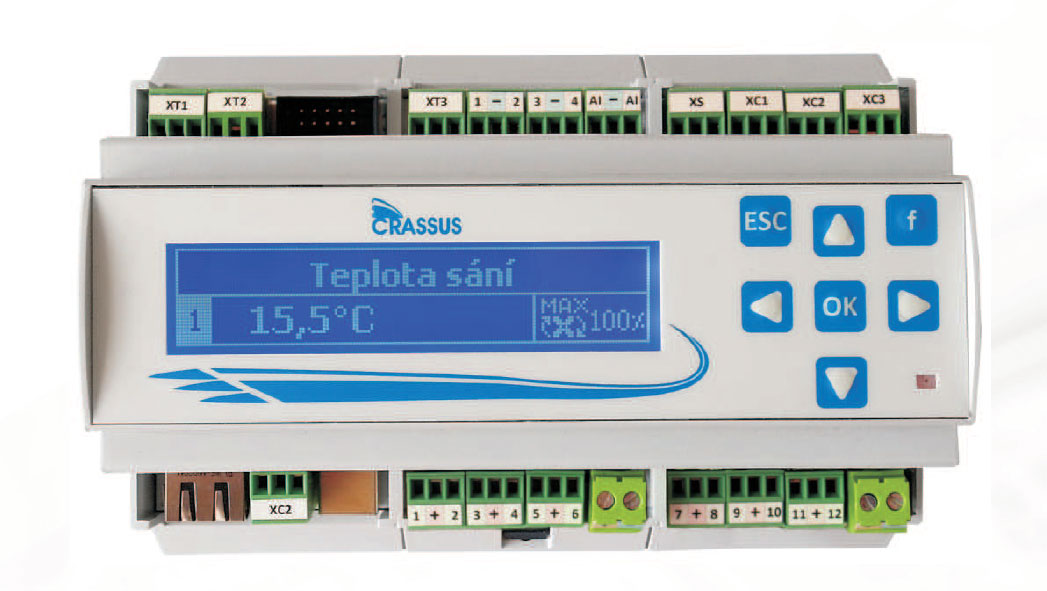

Řídicí systém CRASSUS patří k nejvyspělejší a nejvýkonnější řadě systému nabízející variabilitu využití k ovládání technologických tepelných procesu sloužících k regulaci veličin a ovládání prvků. Řídicí jednotka vlastní ve svém základním provedení podsvětlený grafický displej, ovládací klávesnici s kurzorovým ovládáním, svorkovnici s přímými vstupy, výstupy, datové sběrnice pro snímače teploty, sběrnice pro rozšiřující periférie, programovací USB konektor, konektor RJ45 pro připojení do sítě LAN (Internet).

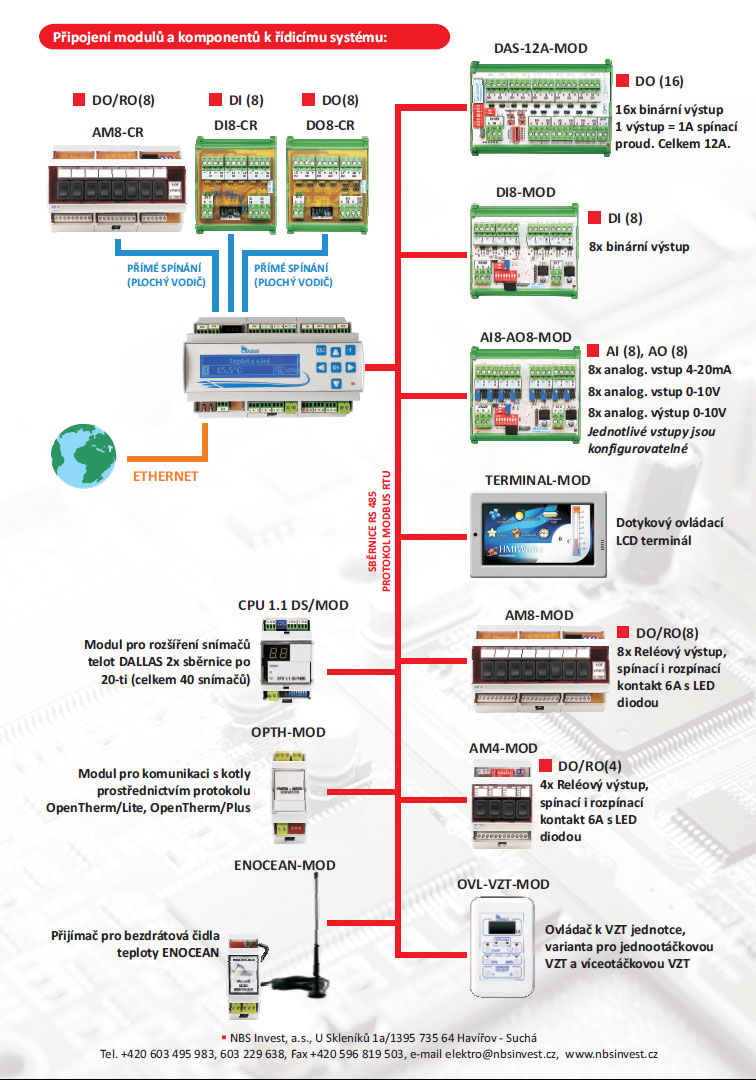

Celá koncepce systému je postavena v jednoduchosti ovládání, rozšířitelnosti pomocí vstupních, výstupních a komunikačních modulu, které jsou připraveny pro umístění na DIN lištu do rozvaděče. Tyto rozšiřující komponenty komunikují s řídicím systémem sběrnicové po lince RS-485 protokolem MODBUS RTU. Propojení s těmito moduly je pouze dvouvodičové a spočívá v jednoduchosti zapojení a rychlé vzájemné komunikaci. V případě vzdáleného ovládání, nebo měření mohou být tyto ovládací prvky umístěny na různých místech v objektu. Měření pomocí digitálních snímačů teploty DALLAS je realizováno z hlediska přesnosti a hlavně ve veliké přednosti v úspoře kabelového vedení. Rozvody jsou rovněž sběrnicového zapojení a řídicí systém nabízí připojení až 100 snímačů teploty pro jednu řídicí jednotku. Řídicí systém je způsobilý pro komunikaci s ostatními regulačními prvky, řídicími systémy, měřiči tepla, měřiči spotřeby plynu, průtokoměry a dalšími prvky prostřednictvím komunikačních průmyslových standardů. Vzdálené ovládání aplikace řídicího systému umožňuje vlastní webový server, který přehledně zobrazuje veškeré údaje použité v dané aplikaci. Rovněž je možné provádět změny v nastavení, zobrazovat a ukládat hodnoty, archivovat data, poruchy. V rámci vyšší nástavby webového serveru řídicí systém při výskytu poruchy muže zaslat informaci na předem definované emailové adresy, případně využít bránu SMS serveru a odeslat poruchy na mobilní telefony.

Webový server:

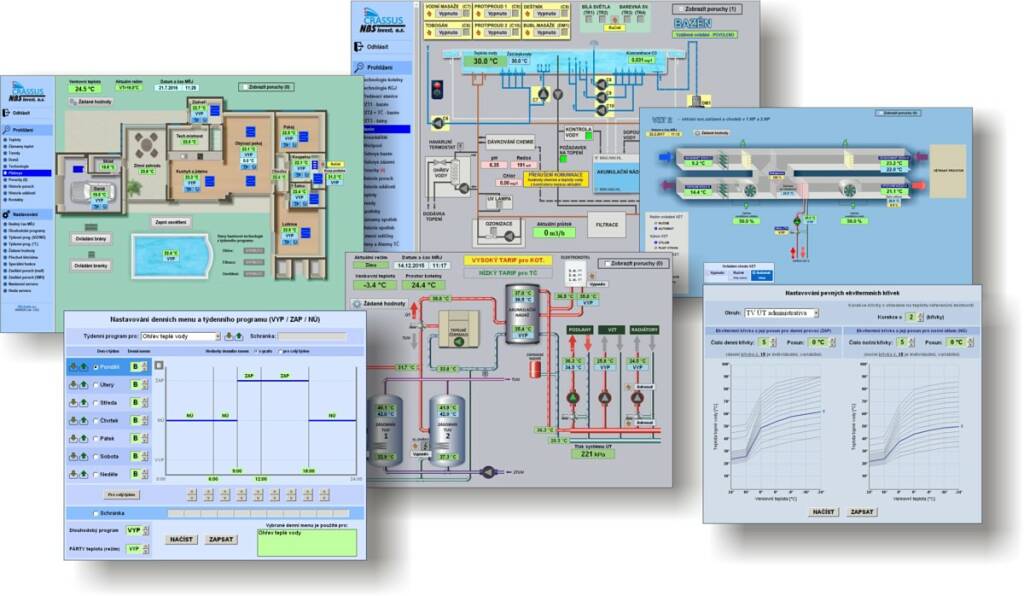

K dalšímu nezbytnému prvku patří integrovaný webový server, který je graficky a přehledně zpracovaný s důrazem na celkový uživatelský požitek. Vzhledem zobrazení technologií, pudorysu, nastavovacích panelu, archivaci poruch, teplot a dalších potřebných hodnot muže plně nahrazovat vizualizační aplikace. Ve webovém serveru pro rychlou orientaci mohou být využity animace technologických prvku jako jsou např. chody čerpadel, plameny v kotlech, krbech, animace otáček ventilátoru apod.

Webový server

Přístup na DEMOVERZI

(Doporučený webový prohlížeč pro spuštění demoverze – Google Chrome, Mozilla Firefox)

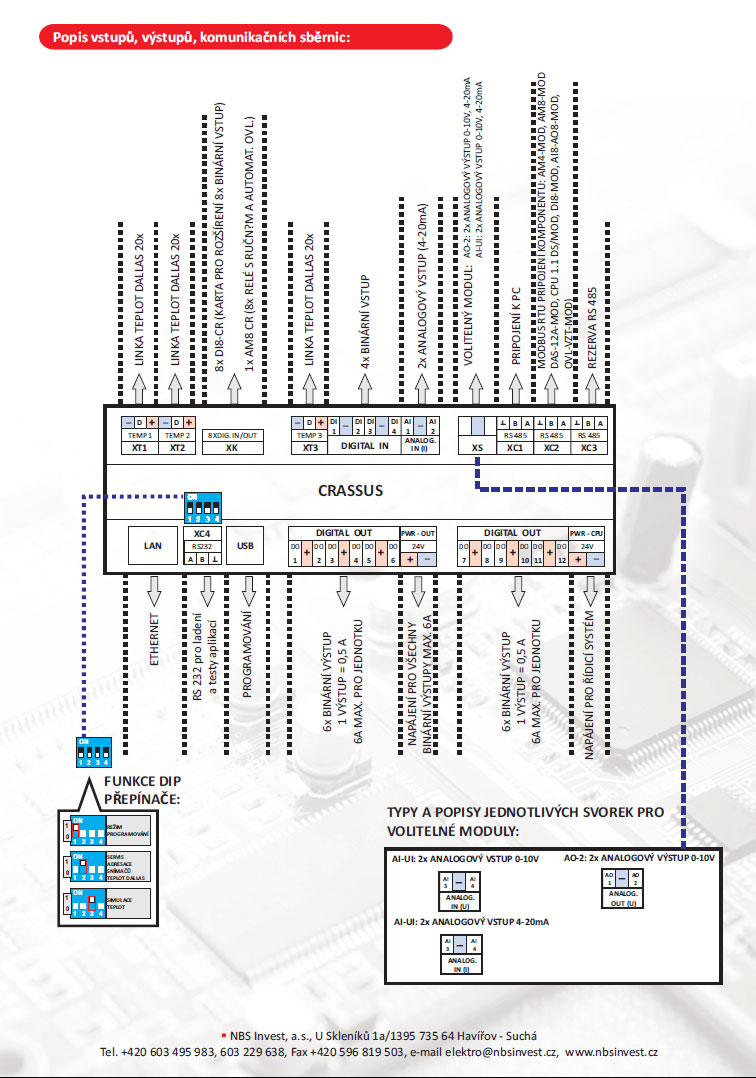

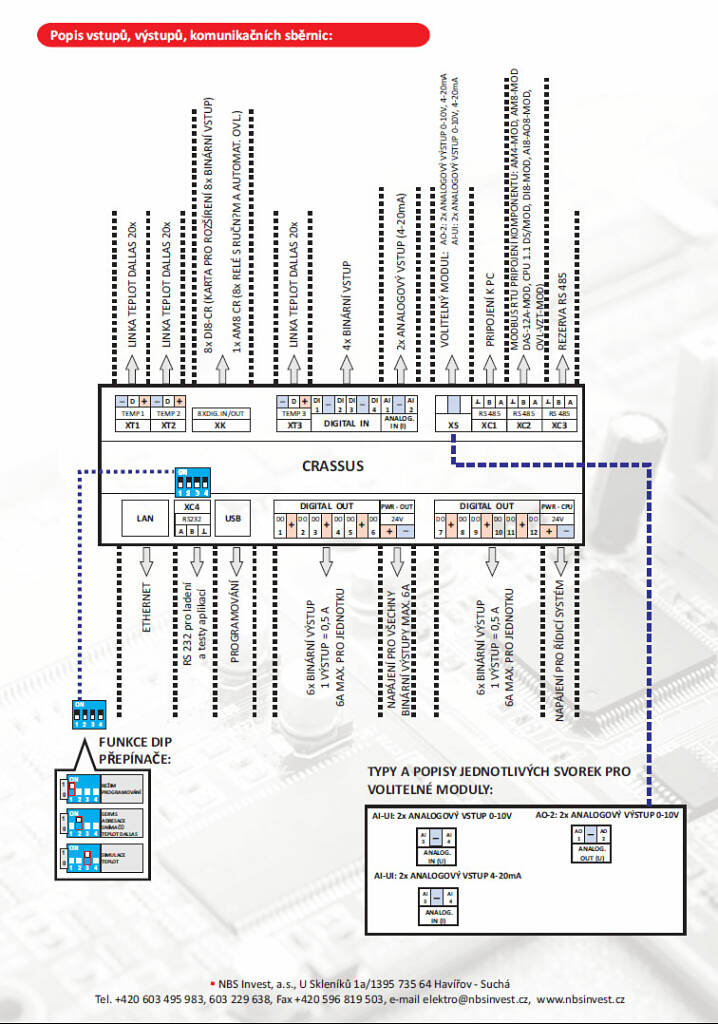

Přehled vstupů, výstupů a komunikačních sběrnic:

  • 3x bus DALLAS (3×20 teplot = celkem 60)
    Prostřednictvím modulu CPU 1.1 DS/MOD je možno rozšířit až na 100 měřených teplot
  • 1x konektor XK (pro jednoduché rozšíření 8x binární vstup, 8x binární výstup pro el. hlavice, 8x relé výstup
    Připojení všech prvku a modulu s označením xx-CR.
  • 4x binární vstup
  • 2x analogový vstup (4-20mA)
  • 1x volba volitelného modulu:
    • AO-2: 2x analogový výstup 0-10V, 4-20mA
    • AI-UI: 2x analogový vstup 0-10V, 4-20mA
  • 3x komunikační linka RS 485:
    • XC1: komunikace rídicích systému a PC (komunikace RS 485)
    • XC2: komunikace s komponenty řídicího systému ukončeny xx-MOD
      (komunikace RS 485 MODBUS RTU)
    • XC3: rezerva pro komunikace s cizími prvky, řídicími systémy, měřiči….
  • 1x Ethernet: připojení řídícího systému do sítě Ethernet
  • 1x USB konektor pro programování řídicího systému z PC
  • 12x binární výstup 1 výstup = spínací proud 0,5A např. pro přímé termohlavic, relé, signálu. Celkem je
    možné všechny výstupy zatížit 6A pro řídicí systém
  • 2x samostatné napájení 24V pro binární výstupy

02

04

Konfigurace řídícího systému:

Stránky v následujícím odkazu mají za úkol jednoduchou a přehlednou formou zjistit jaké komponenty našeho stavebnicového řídícího systému CRASSUS budete potřebovat pro realizaci svých projektů a zároveň vám poskytnou jistou představu o výsledné ceně. Samozřejmě nejsme pouhý prodejce hardwaru, ale upřednostňujeme osobní přístup ke každé zakázce a tak vám rádi pomůžeme převést vaše představy ve skutečnost.
CRASSUS Configurátor
